一、系統背景
水雨情監測系統的背景主要是為了全面完成"十四五"小型病險水庫除險加固，提升小型水庫雨水情測報和大壩安全監測能力。根據水利部的規定，雨水情測報要素主要包括降水量、庫水位、視頻圖像等，大壩安全監測要素主要包括滲流量、滲流壓力、表面變形等。此外，城市洪澇災害預警也是一個重要的背景，需要通過水位監測、數據采集等監測系統，實現對城市內澇的及時監測和預警，提高城市的洪澇災害應對能力。
二、系統介紹
水雨情監測系統是一種主要用于野外降雨量、水位數據自動采集的系統。這種一體化和智能化的系統使得安裝過程簡單，項目成本低廉且功能強大。它主要由監測設備、探測設備、雷達和電池等設備組成，完全遵照相關部門的技術要求，實現超低功耗的信息傳輸。
此外，水雨情自動監測系統的數據采集器和通訊器采用一體化設計，使得在運行中可以更穩定；采用模塊化的操作系統，更容易上手。基于物聯網、無線通訊網絡等技術，利用液位傳感器、雨量計、水質傳感器等感知設備，配合智能控制柜、智慧水利監控平臺等設備，獲取降雨量、水位、水雨情等水文數據。
水庫水雨情監測系統則更專注于遠程監測水庫的水位、降雨量等實時數據，同時支持遠程視頻監控，為保障水庫的適度蓄水和安全度汛提供了準確、及時的現場信息。此類系統能夠做到水雨情的實時監測，從而有效預防洪澇等災害，確保人民生命財產的安全。
三、設備介紹
水雨情監測系統方案需要的設備主要包括：監測設備、探測設備、雷達和電池。這些設備通常被放置在監測現場，用于進行水位和雨量的實時監測。此外，前端的遙測終端會收集降水量、水位、圖片抓拍、視頻監控等信息，并通過GPRS/3G/4G無線網絡傳送至監控管理中心。
為了獲取降雨量、水位、水雨情等水文數據，也會用到液位傳感器、雨量計、水質傳感器等感知設備，配合智能控制柜、智慧水利監控平臺等設備。這些設備可以24小時不間斷連續采集水位、總雨量、瞬時雨量、日雨量、當前雨量等水文要素信息，并自動上傳到智慧水利云平臺上，實現現場全天監測無人值守。
當水位或雨量超過設定的汛限警戒值時，系統會自動報警，以便于及時處理。此外，該系統還支持電子地圖站點分布以及歷史數據查詢和報表曲線分析等功能。
水雨情監測系統需要的傳感器設備主要包括液位傳感器、雨量傳感器和水質傳感器等。其中，液位傳感器用于實時監測水位的變化，雨量傳感器則負責監測降雨量的數據。這些數據通過數據采集器進行采集，并由數據傳輸設備傳送至數據處理軟件進行分析處理。此外，一些解決方案可能還會用到攝像機等設備進行視頻圖像的采集。同時，部分系統的核心設備選用4G低功耗測控終端，平均工作電流僅10mA，可以大大降低太陽能供電設備成本和施工難度。

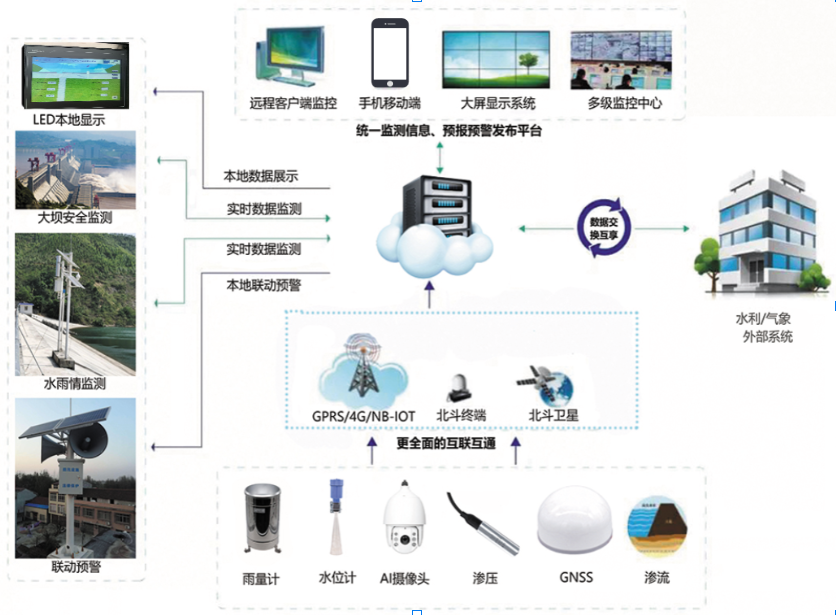

四、系統拓?fù)?/strong>
五、設備詳細

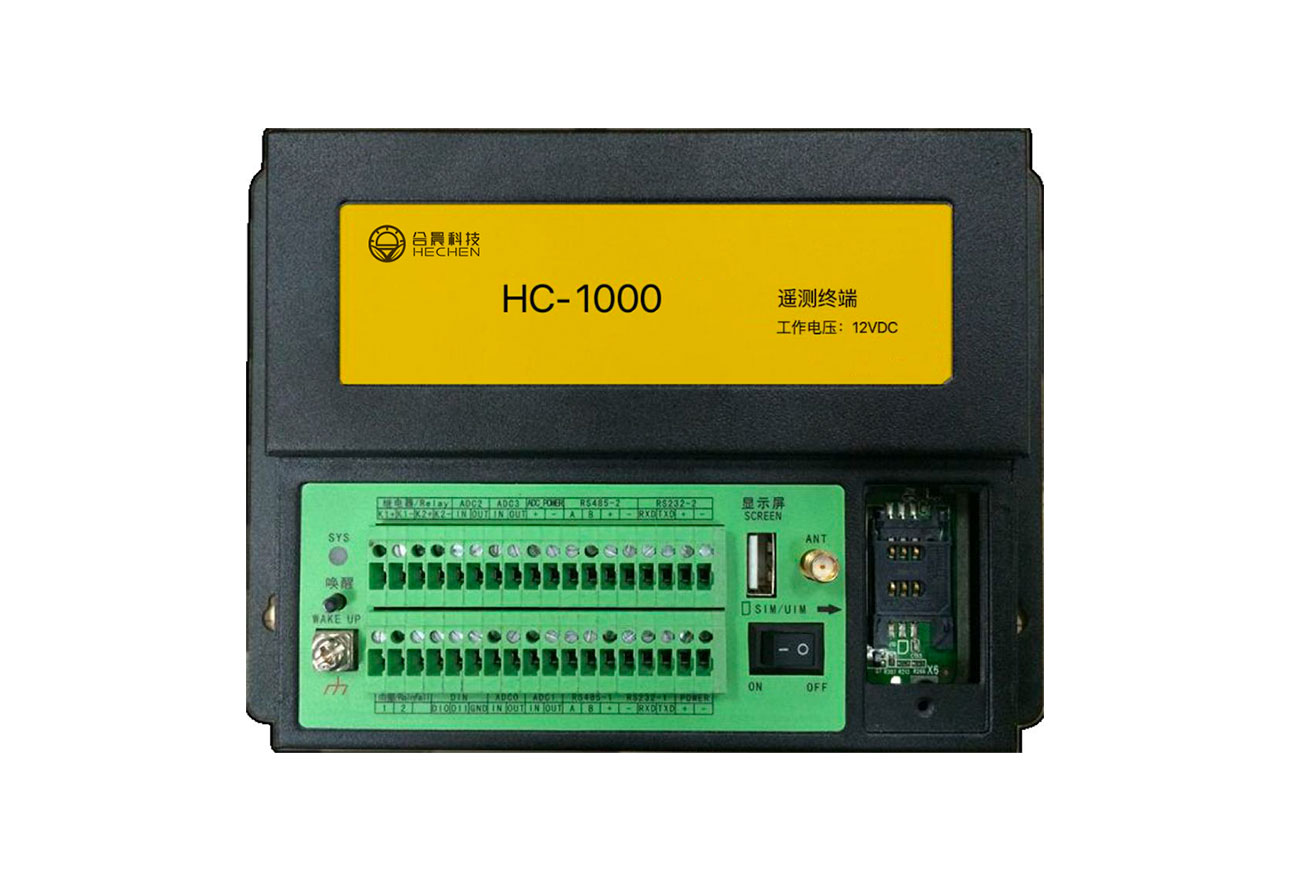

HC1000 遙測終端機（實物如圖一所示）
●集傳統水文遙測終端機功能與2.5G、3G、4G、NB-IoT 傳輸功能于一體
●適用于各種惡劣的現場
●采用完備的系統保護機制和防掉線機制，保證終端永遠在線
●寬溫設計，耐高低溫，耐強電磁干擾
●提供 16MB 的數據存儲空間，可存儲 10 年以上的采集數據

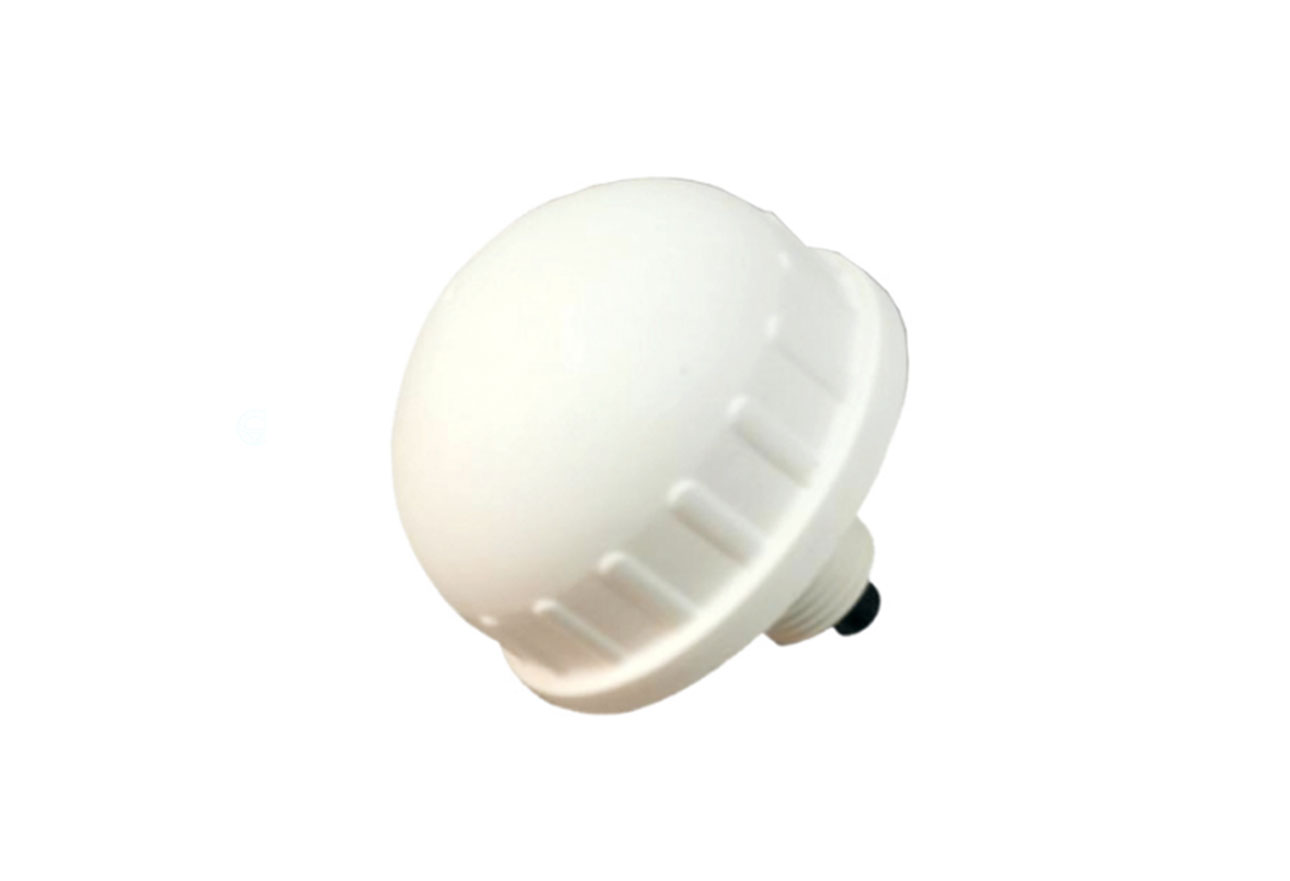

HC1007-BD 北斗數傳終端（實物如圖二所示）
●工作電壓為7V~36V，待機功耗為不大于1.2W
●廣泛應用于衛星通信、船載導航監控，以及應急救援等領域
●體積小、功耗低，連接簡單、操作方便
●內部集成了北斗多頻天線、射頻、基帶以及主控等功能單元

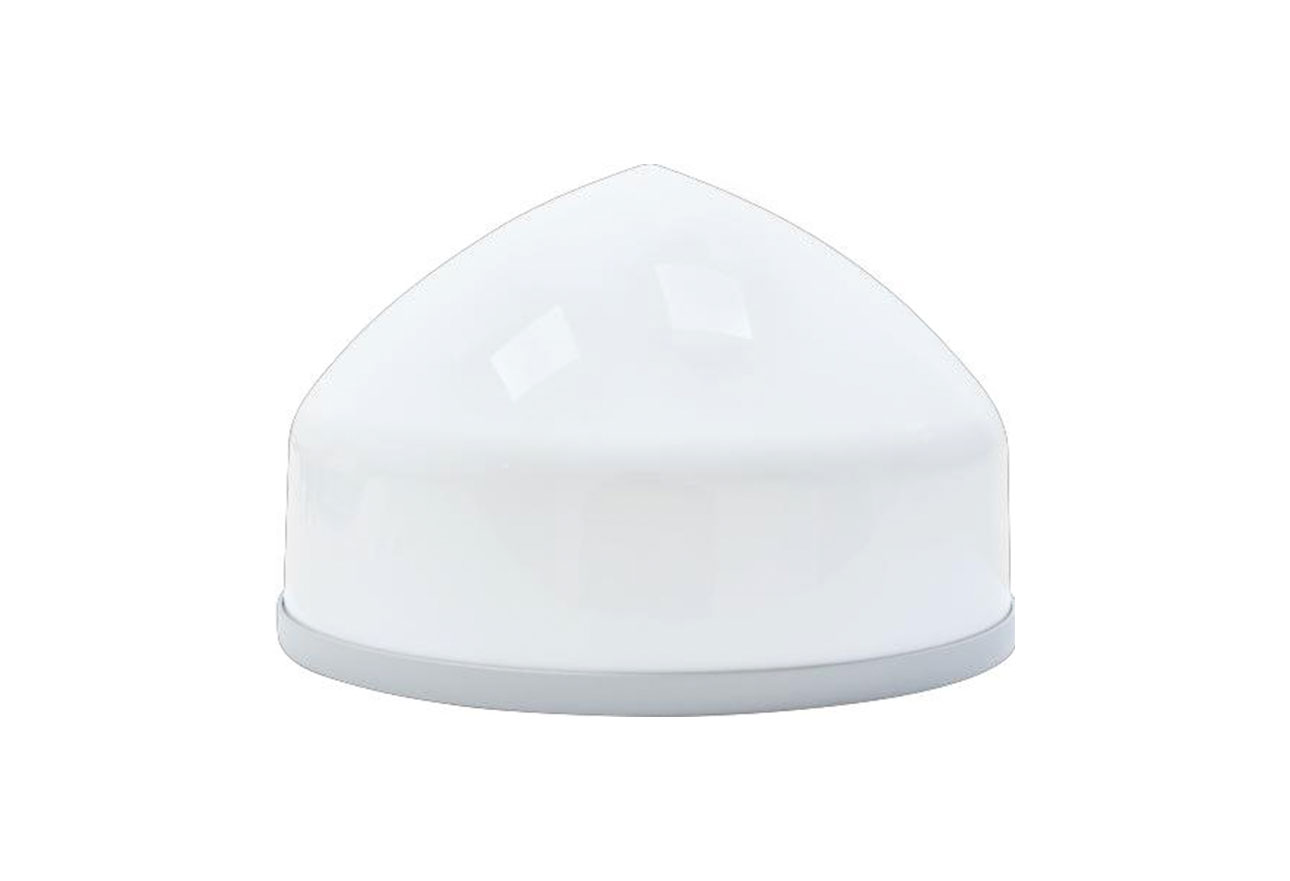

HC1004-U6 普適型監測一體機（實物如圖三所示）
●高精度傳感器內置，支持閾值觸發功能
●Linux+QualcommMDM9628 Cortex-A7 智能系統平臺
●支持 BDS、GPS、GLONASS、Galileo、QZSS
●數據鏈齊全，支持 4G、RS232 和RS485，支持接入各類通用傳感器，工作更靈活
●一體化設計，成本低、功耗低，易于安裝、維護
●支持 4G 全網通，向下兼容 2、3G網絡
●支持云平臺遠程監控與操作
圖一 圖二 圖三

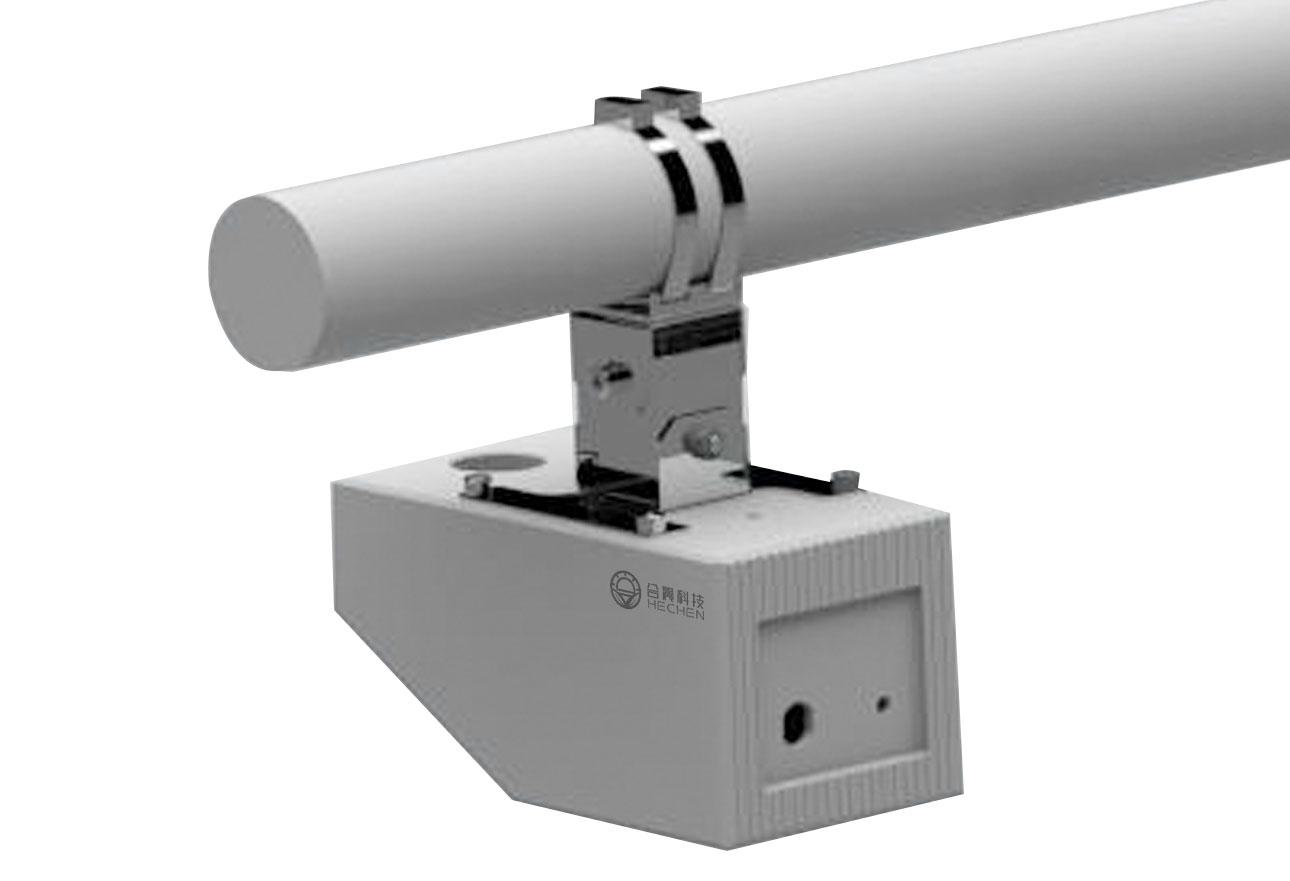

HC-CG701雷達流量計（實物如圖四所示）
●高測量精度：水位測量分辨率 0.1mm，最高測量精度+/-3mm
●一體式設計：集成了流速和水位雷達傳感器，采集、數據存儲、流量計算及外殼于一體
●超低流速測量：產品最低能測量 0.05m/s 的超低水流速度
●低功耗：平均測量電流≤150mA@12V

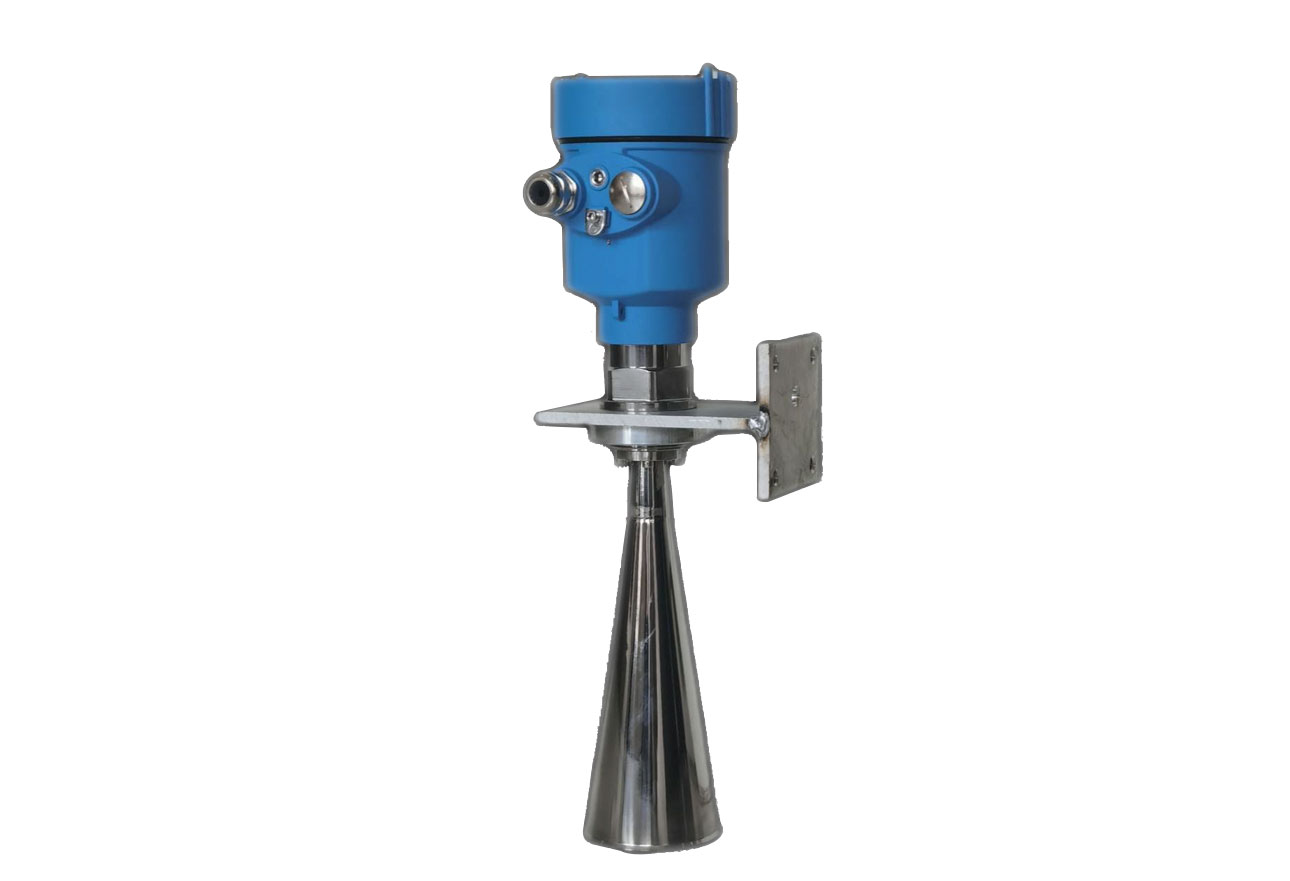

HC8006SLF高頻雷達水位計（實物如圖五所示）
●波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性
●多種輸出電路接口與采集系統配合
●天線尺寸小，便于安裝和加防塵罩等天線防護裝置
●重量輕約1KG，便于安裝
●測量范圍最高可達70米，覆蓋大型水庫等水位測量
●采用脈沖工作方式，雷達液位計發射功率極低，對人體及環境均無傷害

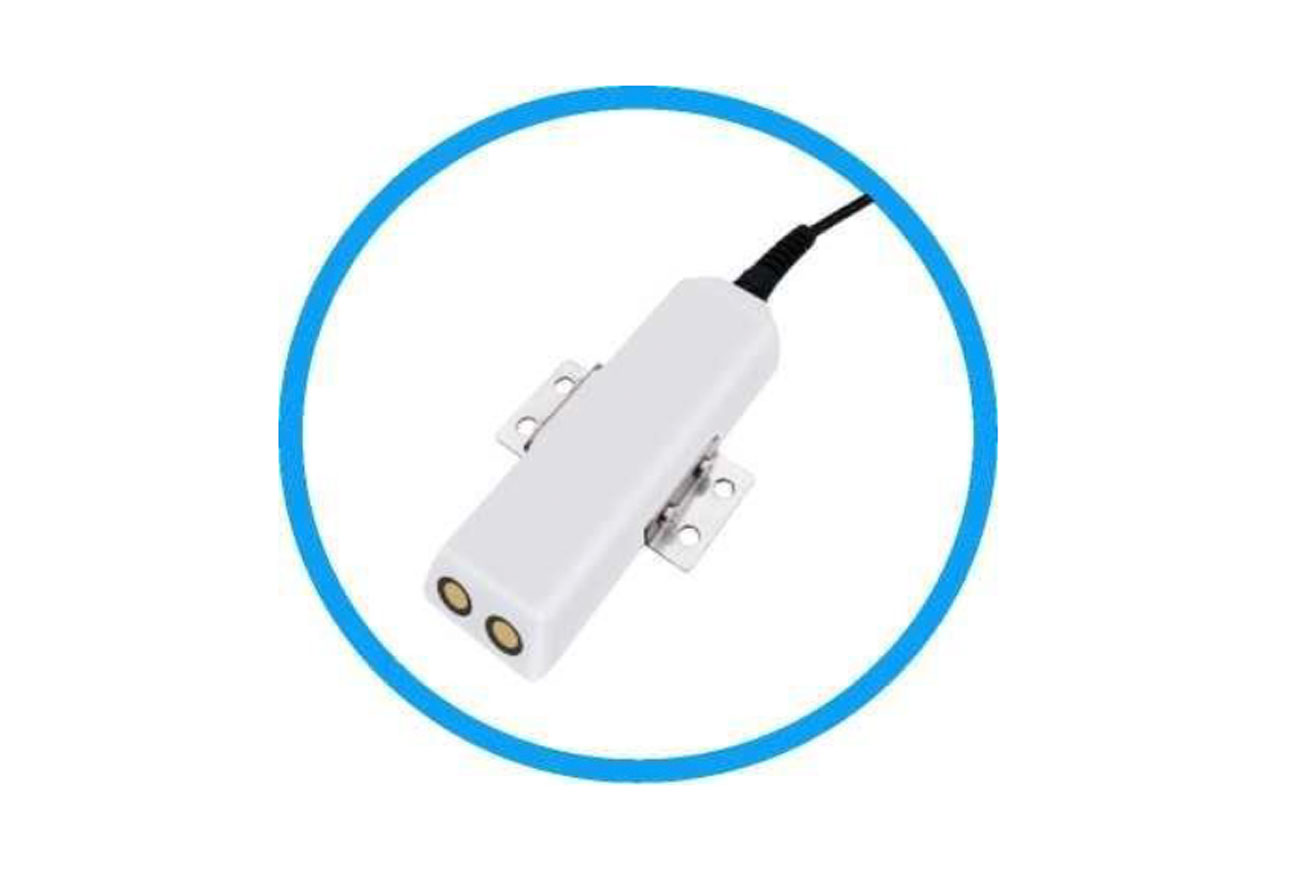

HC-CFD-02多普勒流量計（實物如圖六所示）
●工業級超低功耗設計
●傳感器防護等級 IP68，測量級壓電陶瓷
●優異的測量精度和數據穩定性
●寬流速范圍:0.02m/s 到 5m/s（可擴展）
●高靈敏度，適合多種水環境
●超小機身，一體化設計
圖四 圖五 圖六
平臺根據客戶需求可以定制

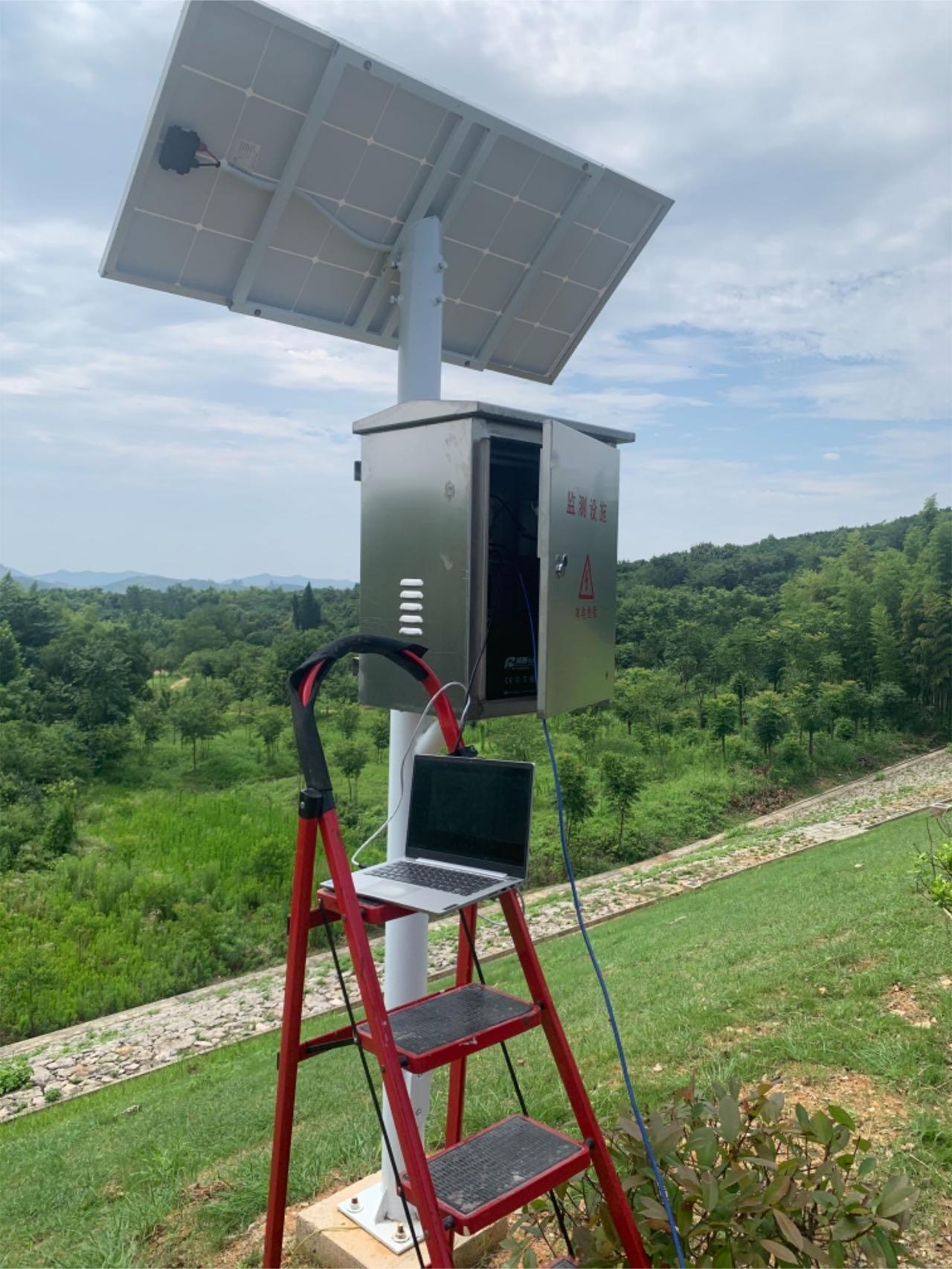

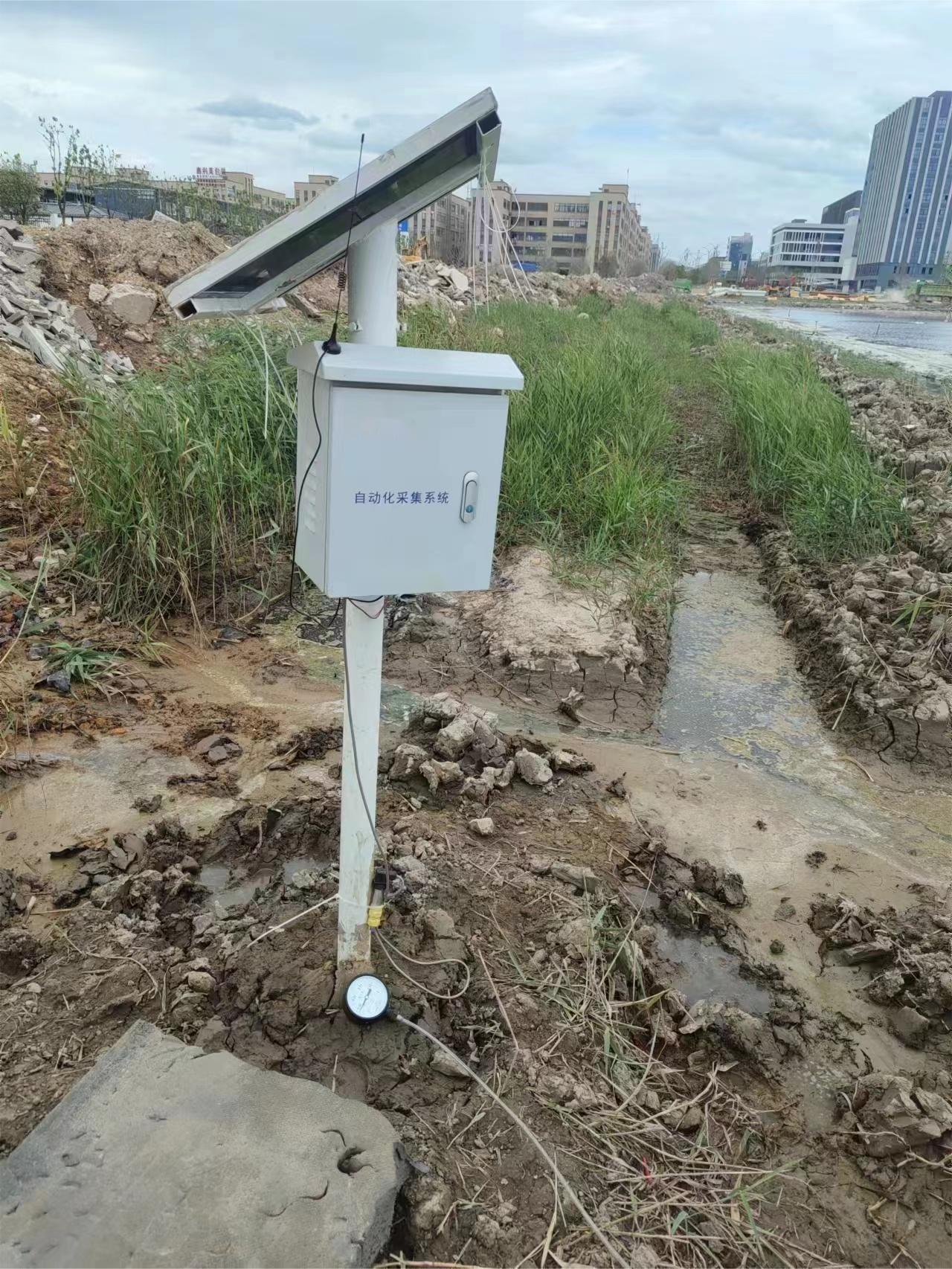

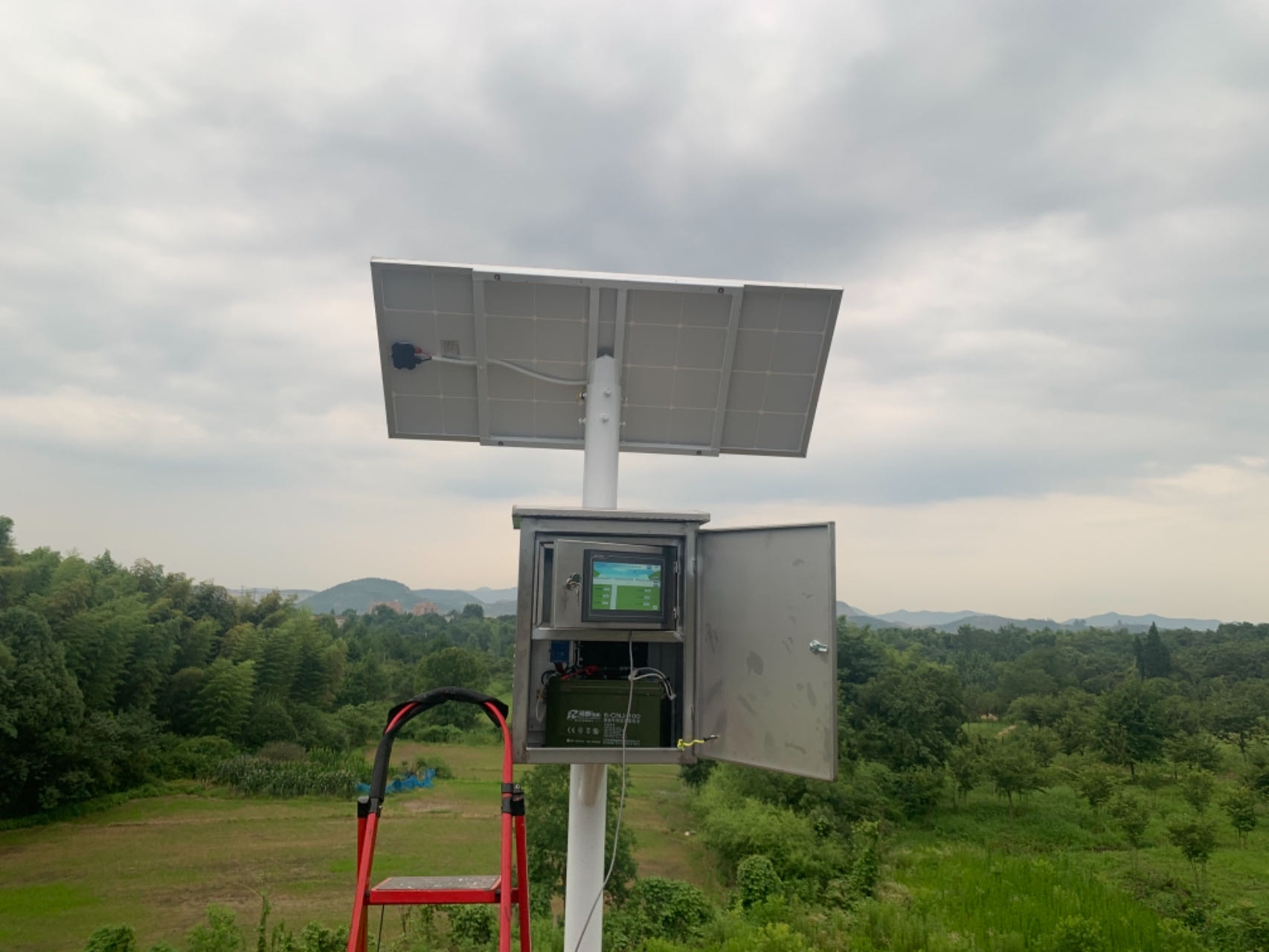

六、安裝案例
